詳細情報 |
|||
| サイズ シリーズ: | 14,17,20,25,32 | 縮小率: | 50,80,100,120 |
|---|---|---|---|
| 出力トルク: | 3.5Nm-160Nm | 出力速度: | 30-200rpm |
| 評価される入れられた速度: | 3000-3500rpm | 最高の入力速度: | 8000rpm |
| 寿命: | 10000-15000hours | カスタム化: | 受諾可能 |
| ハイライト: | 空シャフト調和的なドライブ減力剤、3.5Nm調和的なドライブ減力剤、空シャフト調和的なギヤ減力剤,3.5Nm Harmonic Drive Reducer,Hollow Shaft Harmonic Gear Reducer |
||
製品の説明

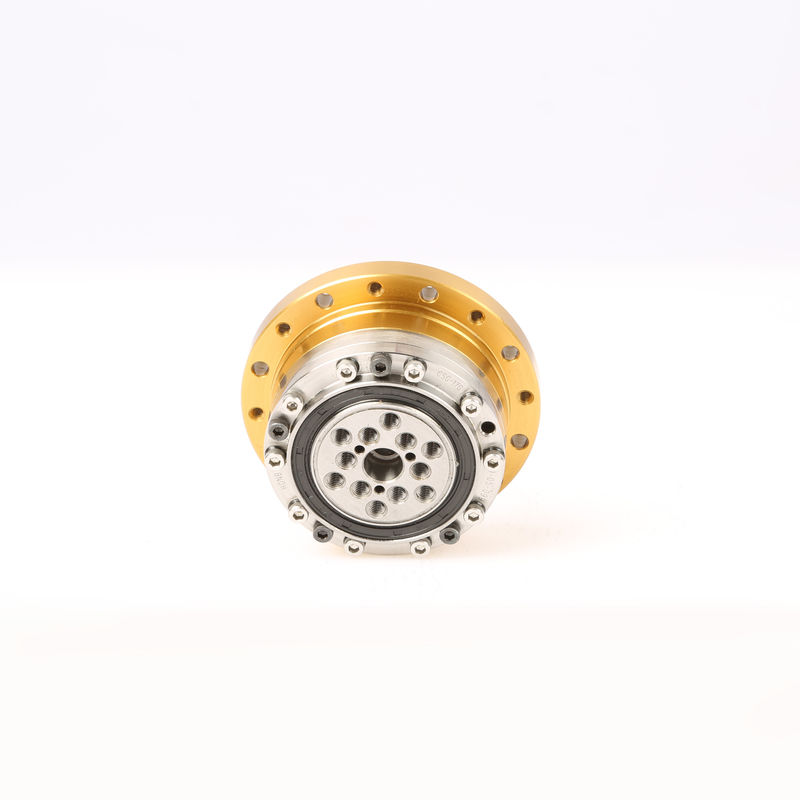

印字機のための調和的な運転者の減力剤の固体シャフト/空の軸出力のトルク3.5-160Nm
プロダクトFEATURESS
Wanshsinの調和的な減力剤に広い伝達比率の範囲、多数の一致の歯、大きい収容量、高い動きの正確さ、滑らかな動き、影響、低雑音、調節可能な歯のサイド・クリアランス、単純構造が、軽量小型ないし、高い伝達効率、よいcoaxialityは、高速動きおよび他の特徴を達成できる。
容積を、工作機械のような、レーダー要求するいろいろな種類の軽い工業用ロボットで主に、ロボティック腕、印刷、製紙の機械類、医学の機械類、測定、分析、試験機、大きい望遠鏡、精密包装機械、半導体の製造設備、FPDの使用されて製造設備、通信機器、宇宙航空機械類、CNCの精密輸送システム、およびさまざまな衛星地上局、等。
| モデル | 比率 | 場合の2000r/minを入れなさい評価されるトルク | 始まり、停止のための最高の許可されたトルク |
最高は平均負荷のトルクを可能にした |
最高は即時のトルクを可能にした | 最高は入れられた速度を割り当てた | Arcsec |
寿命 （時間） |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
