詳細情報 |
|||
| サイズ シリーズ: | 14,17,20,25,32 | 出力シャフト: | 固体軸出力/空の軸出力 |
|---|---|---|---|
| 縮小率: | 50,80,100,120 | 出力トルク: | 3.5Nm-160Nm |
| 評価される入れられた速度: | 3000-3500rpm | 伝動装置の整理: | 調和的 |
| 材料: | ステンレス鋼 | カスタム化: | 受諾可能 |
| ハイライト: | 外骨格調和的なドライブ減力剤,8000rpm調和的なドライブ減力剤,8000rpmマイクロ調和的なドライブ |
||
製品の説明

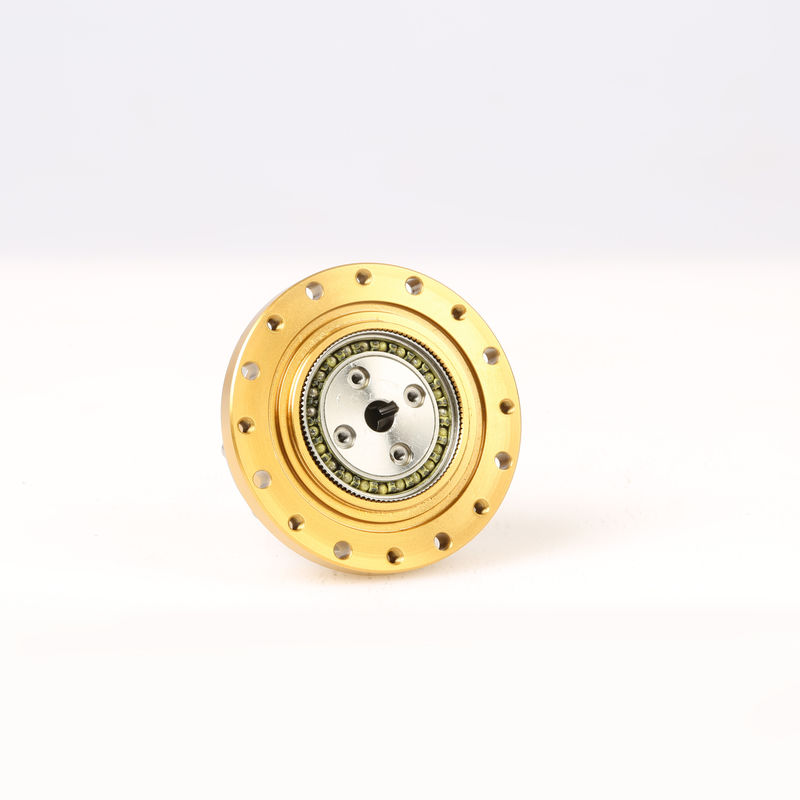

外骨格のための調和的な減力剤の出力トルク3.5-160Nmの最高の入れられた速度8000rpm
プロダクトFEATURESS
利点:
1. 単純構造、小型および軽量
伝達比率およびload-bearing状態の状態の下で、調和的なギヤ ドライブは約1/3から1/2による一般的なギヤ減力剤の容積そして重量を減らすことができる。
2. 大きい伝達比率の範囲
シングルステージの調和的な減力剤の伝達比率は50-160に達することができる（惑星の波の発電機が使用されれば、150-4000への伝達比率は拡大することができる）。
混合伝達の伝達比率はより高い場合もある。
3. 同時に一致する多くの組の歯がある
二重波の調和的な減力剤によって同時に一致する歯の数は30%または多くに達することができる。通常のギヤ伝達では、同時に一致する歯の数は2-7%だけであり、まっすぐな円柱複雑なギヤのために同時に一致する歯の数はたった1-2組である。それは多数の一致の歯の独特な利点のために正確にそうなったものであり、調和的な伝達に歯の高精度そして大きいload-bearing容量があると同時にそれにより大きい速度の比率および小さい容積を達成する。
調和的なドライブ減力剤は一種の動きおよび力を送信するために適用範囲が広いギヤに堅いギヤが付いている制御可能な伸縮性がある変形そして網を作り出させる適用範囲が広い軸受けが装備されている波の発電機に頼るギヤ伝達である。
| モデル | 比率 | 場合の2000r/minを入れなさい評価されるトルク | 始まり、停止のための最高の許可されたトルク |
最高は平均負荷のトルクを可能にした |
最高は即時のトルクを可能にした | 最高は入れられた速度を割り当てた | Arcsec |
寿命 （時間） |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q:私は何変速機/速度減力剤をいつ選ぶか提供するべきであるか。
:最もよい方法は変数をモーター デッサンに与えることである。私達のエンジニアはあなたの参照のための最も適した変速機モデルを点検し、推薦する。またはまた指定の下で同様に提供できる:
1）タイプ、モデルおよびトルク。
2）比率または出力速度
3）作動状態および関係方法
4）質および設置済み機械名前
5）入力モードおよび入力速度
6）モーター ブランド モデルかフランジおよびモーター シャフトのサイズ
Q:モーター製造業者であるか。
:はい、私達はモーター製造業者である。私達私達の自身の工場によるモーターそしてギヤ減力剤を両方すべて作り出すため開発し。
Q:私の順序を終えるためにどの位かかるか。
:通常あなたの順序は7-15日、プロダクトが1週に速く渡すことができるある熱い販売の配達であることができる。それは量によって決まる。
Q:私はサンプルを最初に得てもいいか。
:本当に、私達は形式的な順序を置く前にテストのために見本抽出するために提供するように名誉を与えられる。
