詳細情報 |
|||
| 縮小率: | 50,80,100,120 | 出力トルク: | 3.5Nm-160Nm |
|---|---|---|---|
| 評価される入れられた速度: | 3000-3500rpm | 伝動装置の整理: | 調和的 |
| 材料: | ステンレス鋼 | 出力シャフト: | 固体軸出力/空の軸出力 |
| 寿命: | 10000-15000hours | カスタム化: | 受諾可能 |
| ハイライト: | 影響調和的なドライブ変速機無し,60Nm調和的なドライブ変速機,60Nm調和的な変速機 |
||
製品の説明

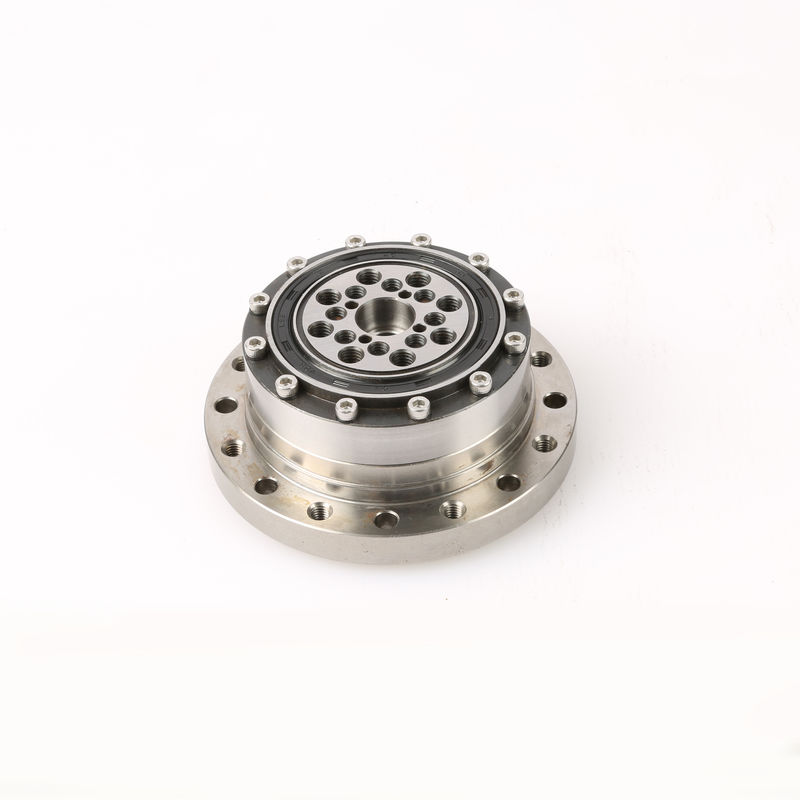

調和的な減力剤の出力トルク3.5-160NmはCNC機械のための速度30-200rpmを出力した
プロダクトFEATURESS
適用:
工業用ロボット、サービス ロボット、金属機械ロボット、医療機器、分析の試験装置、エネルギー関連装置、製紙機械…
利点:
1. 滑らかな動き、低雑音影響無し
歯の一致し、一致はflexsplineの変形を用いる堅い車輪の歯の間で次第に入り、出る。一致プロセスの間に、歯の表面の接触は、スリップの速度小さく、突然の変更がない。
2. 歯のサイド・クリアランスは調節することができる。
調和的なギヤ伝達の一致で、flexsplineと堅いギヤ間のギャップは波の発電機の形および2つのギヤの歯のプロフィールによって主に決まる。従って伝達バックラッシュを小さく、時としてさせるために、バックラッシュは調節することができる。ゼロ サイド・クリアランスに達することができる
3. 高い伝達効率。
同じ速度の比率の他の伝達と比較されて、調和的な伝達に一致の歯の表面の僅かな可動部分そして低速による高性能がある。速度の比率（u=60-250）の相違によって、効率は約65である-約90% （調和的で複雑な波伝達の低効率）は、歯の表面の摩耗非常に小さい。
4. よいcoaxiality。
調和的なギヤ減力剤の高速シャフトそして低速シャフトは同じ軸線にある。
| モデル | 比率 | 場合の2000r/minを入れなさい評価されるトルク | 始まり、停止のための最高の許可されたトルク |
最高は平均負荷のトルクを可能にした |
最高は即時のトルクを可能にした | 最高は入れられた速度を割り当てた | Arcsec |
寿命 （時間） |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q:私は何変速機/速度減力剤をいつ選ぶか提供するべきであるか。
:最もよい方法は変数をモーター デッサンに与えることである。私達のエンジニアはあなたの参照のための最も適した変速機モデルを点検し、推薦する。またはまた指定の下で同様に提供できる:
1）タイプ、モデルおよびトルク。
2）比率または出力速度
3）作動状態および関係方法
4）質および設置済み機械名前
5）入力モードおよび入力速度
6）モーター ブランド モデルかフランジおよびモーター シャフトのサイズ
Q:モーター製造業者であるか。
:はい、私達はモーター製造業者である。私達私達の自身の工場によるモーターそしてギヤ減力剤を両方すべて作り出すため開発し。
Q:私の順序を終えるためにどの位かかるか。
:通常あなたの順序は7-15日、プロダクトが1週に速く渡すことができるある熱い販売の配達であることができる。それは量によって決まる。
Q:私はサンプルを最初に得てもいいか。
:本当に、私達は形式的な順序を置く前にテストのために見本抽出するために提供するように名誉を与えられる。
