詳細情報 |
|||
| サイズ シリーズ: | 14/17/20/25/32 | 出力トルク: | 3.5Nm-160Nm |
|---|---|---|---|
| 出力シャフト: | 固体軸出力/空の軸出力 | 評価される入れられた速度: | 3000-3500rpm |
| 伝動装置の整理: | 調和的 | 寿命: | 10000-15000hours |
| カスタム化: | 受諾可能 | 材料: | ステンレス鋼 |
| ハイライト: | 30rpm調和的なドライブ、CCCの調和的なドライブ、CCC調和的なドライブ減力剤,CCC Harmonic Drive Systems,CCC Harmonic Drive Reducer |
||
製品の説明

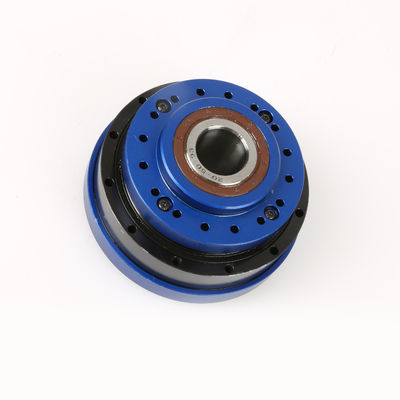

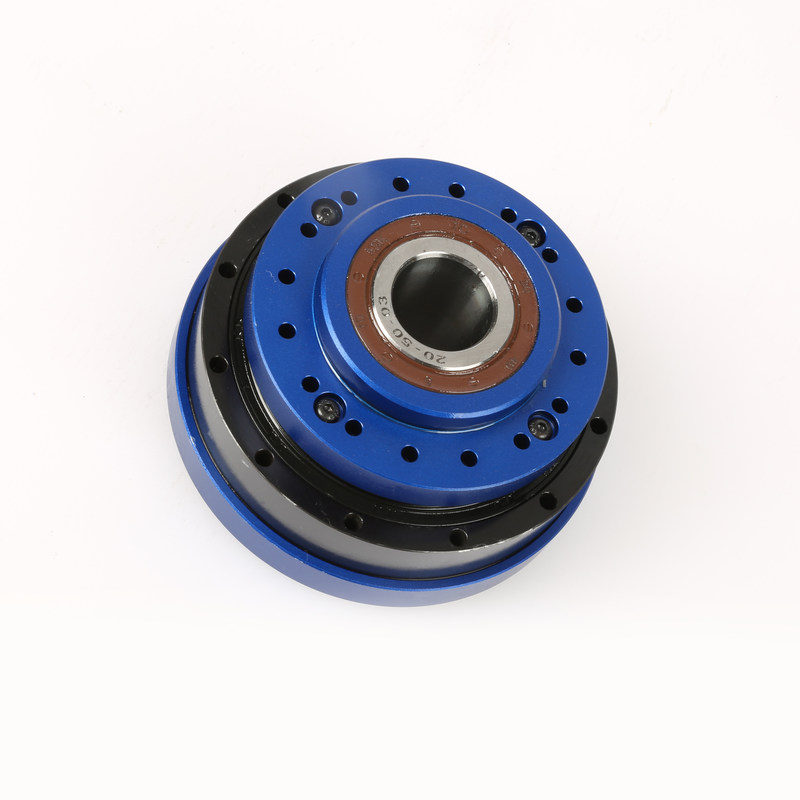

調和的な減力剤の縮小率の1:80は、Waterjetカッターのための速度30-200rpm色の青を出力した
プロダクトFEATURESS
1.High伝達正確さ
2.滑らかな動き、低雑音影響無し
3.歯のサイド・クリアランスは調節することができる
4.高い伝達効率
5.よいcoaxiality
6.便利に差動伝達を実現しなさい
調和的なギヤ減力剤の原則
減力剤として、調和的なギヤ減力剤は状態に同様に頻繁にある:波の発電機ドライブは、円のスプライン、flexspline sの出力端修理される
波の発電機がflexsplineの中置かれるとき、flexsplineは完全に長円の短軸を渡って離されて歯が長円の主軸に沿う円のスプラインの歯のプロフィールと、従事するflexsplineの歯は楕円の形によりに強制される
波の発電機の回転はflexsplineを絶えず変形させる歯は約束および解放状態の過程において作動状態を変える、従って波の発電機とflexspline間の動き伝達は実現される。
| モデル | 比率 | 場合の2000r/minを入れなさい評価されるトルク | 始まり、停止のための最高の許可されたトルク |
最高は平均負荷のトルクを可能にした |
最高は即時のトルクを可能にした | 最高は入れられた速度を割り当てた | Arcsec |
寿命 （時間） |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q:私は何変速機/速度減力剤をいつ選ぶか提供するべきであるか。
:最もよい方法は変数をモーター デッサンに与えることである。私達のエンジニアはあなたの参照のための最も適した変速機モデルを点検し、推薦する。またはまた指定の下で同様に提供できる:
1）タイプ、モデルおよびトルク。
2）比率または出力速度
3）作動状態および関係方法
4）質および設置済み機械名前
5）入力モードおよび入力速度
6）モーター ブランド モデルかフランジおよびモーター シャフトのサイズ
Q:モーター製造業者であるか。
:はい、私達はモーター製造業者である。私達私達の自身の工場によるモーターそしてギヤ減力剤を両方すべて作り出すため開発し。
Q:私の順序を終えるためにどの位かかるか。
:通常あなたの順序は7-15日、プロダクトが1週に速く渡すことができるある熱い販売の配達であることができる。それは量によって決まる。
Q:私はサンプルを最初に得てもいいか。
:本当に、私達は形式的な順序を置く前にテストのために見本抽出するために提供するように名誉を与えられる。
