詳細情報 |
|||
| 出力トルク: | 3.5Nm-160Nm | 評価される入れられた速度: | 3000-3500rpm |
|---|---|---|---|
| サイズ シリーズ: | 14/17/20/25/32 | 出力シャフト: | 固体軸出力/空の軸出力 |
| 材料: | ステンレス鋼 | 伝動装置の整理: | 10000-15000hours |
| カスタム化: | 受諾可能 | 色: | 銀 |
| ハイライト: | 比率の1:120調和的なドライブ減力剤、160Nm調和的なドライブ減力剤、160Nm調和的なギヤ減力剤,160Nm Harmonic Drive Reducer,160Nm Harmonic Gear Reducer |
||
製品の説明

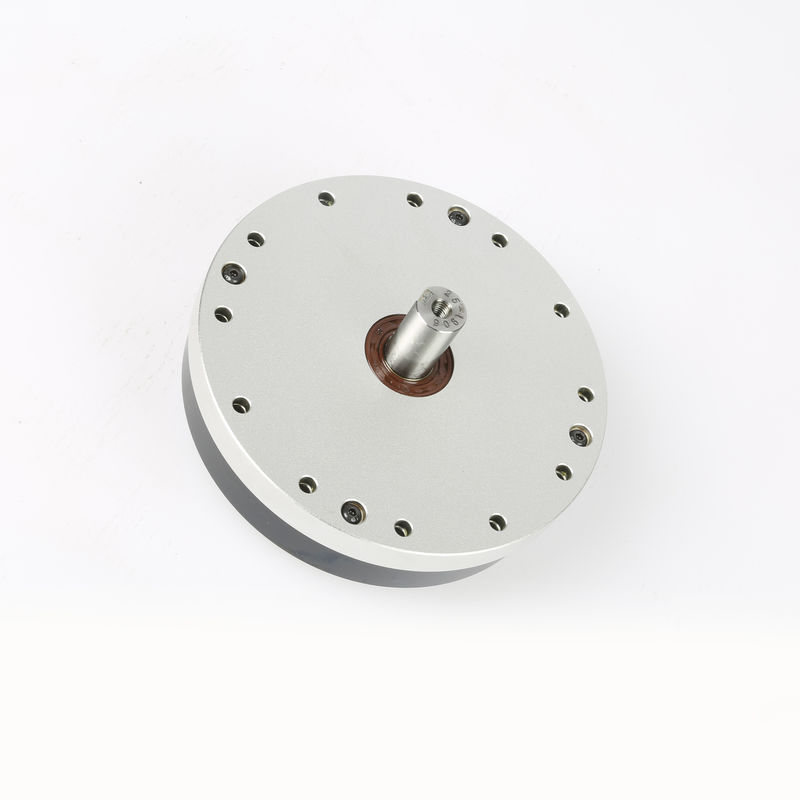

調和的な運転者の減力剤はWaterjetカッターのためのトルク3.5-160Nmの縮小率の1:120を出力した
プロダクトFEATURESS
調和的なギヤ減力剤の構成
調和的なギヤ減力剤に3つの基本的なコンポーネントがある:波の発電機、flexsplineおよび円のスプライン。
波の発電機:それはボール ベアリングおよび楕円カムより構成されている。波の発電機は通常楕円の形に軸受けの外リングを引き起こすカムによりのまわりで入力端に、軸受けの内部リング固定される変形する付す
Flexspline:それはGAIMENのギヤ歯を搭載する伸縮性があるthin-walled部品である。通常端を出力することを合う。
円のスプライン:それは内部歯を搭載する堅い鋼鉄リングである。それに通常flexsplineより2本のより多くの歯が、ハウジングに一般に取付けられてあり
1. よいcoaxiality
2.便利に差動伝達を実現しなさい
3.単純構造、小型および軽量
4.大きい伝達比率の範囲
5。同時に一致する多くの組の歯がある
6.高い伝達正確さ
7.滑らかな動き、低雑音影響無し
| モデル | 比率 | 場合の2000r/minを入れなさい評価されるトルク | 始まり、停止のための最高の許可されたトルク |
最高は平均負荷のトルクを可能にした |
最高は即時のトルクを可能にした | 最高は入れられた速度を割り当てた | Arcsec |
寿命 （時間） |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q:私は何変速機/速度減力剤をいつ選ぶか提供するべきであるか。
:最もよい方法は変数をモーター デッサンに与えることである。私達のエンジニアはあなたの参照のための最も適した変速機モデルを点検し、推薦する。またはまた指定の下で同様に提供できる:
1）タイプ、モデルおよびトルク。
2）比率または出力速度
3）作動状態および関係方法
4）質および設置済み機械名前
5）入力モードおよび入力速度
6）モーター ブランド モデルかフランジおよびモーター シャフトのサイズ
Q:モーター製造業者であるか。
:はい、私達はモーター製造業者である。私達私達の自身の工場によるモーターそしてギヤ減力剤を両方すべて作り出すため開発し。
Q:私の順序を終えるためにどの位かかるか。
:通常あなたの順序は7-15日、プロダクトが1週に速く渡すことができるある熱い販売の配達であることができる。それは量によって決まる。
Q:私はサンプルを最初に得てもいいか。
:本当に、私達は形式的な順序を置く前にテストのために見本抽出するために提供するように名誉を与えられる。
